學院派工具箱，推薦使用。不多介紹，自己看圖。
下載后自己查看具體使用說明。

【更新日期：2013.06.11】
完整版打包下載：

★安裝和升級說明★
安裝：先下載完全版并解壓到硬盤的根目錄下（如D:\xcad），將lsp目錄下的xcad.vlx拽進cad窗口，按提示操作設置路徑。
升級：如果已經安裝工具箱，且有更新的升級版文件，將壓縮包內的文件覆蓋已有文件或目錄，然后再加載，命令：(vl-load-all xcad.vlx")
注意：內置目錄文件不得隨意更改名稱和位置，否則可能報錯!（建議路徑為D:\xcad）

★自動加載e派工具箱 xcad.vlx ★
用以下任何一種方式（首選第一種）加載：
1. 在acad.lsp中增加 (vl-load-all"XCAD.VLX") （如果不存在，可以修改提供的acad-tmp.lsp為acad.lsp）；
2. 在每個程序內增加 (vl-load-all"XCAD.VLX")；
3. 在command下，輸入 (vl-load-all"XCAD.VLX")；
4. 在菜單??.mnl中增加 (vl-load-all"XCAD.VLX")；
5. 將XCAD.VLX文件直接拽進ACAD操作窗口。

★非模態對話框需要先安裝OpenDCL軟件，下載網址★：http://opendcl.com/wordpress/

★工具箱運行快捷鍵★
非模態對話框工具箱：oxcad
普通對話框工具箱：xcad
------------------------------------------------------------------------------------------------------------------

★修改進程(新增或完善的功能等)★
2013.6.11
zxsy(指向索引)、fjbh(房間編號)

2013.6.7
修改dkhz(洞口繪制)的出界問題

2013.5.31
fjbh(房間編號)

2013.5.20
cclb(尺寸列表)：尺寸文本輸出到excel表格
tkzb(圖塊遮蔽)：給圖塊內部增加遮蔽效果

2013.5.12
mxcf(模型拆分)、轉折剖切號、ydbz(圓端標注)、zxwk(最小外框)

2013.4.28 修改個別功能與2010版本沖突的問題

2013.4.26 修改完善個別核心函數，給破解設點難度
gif(gif軟件)、xzbz(選擇標注)、mkx(門檻線)、ztsz(字體設置)、zxyj(直線圓角)

2013.4.16
bhtj(編號統計)、gjlk(鋼筋梁寬)、nrcz(內容查找)、jyxz(記憶選擇)、xctj(線長統計)、hslb(函數列表)、DInfo(動態信息查詢)
xzy1(選擇易1)、xzy2(小菜選擇易)、qypt(區域噴頭)、dtdf(動態等分標注)、djbz(定距播種)、kxpp(塊線匹配)、yhxc(圓弧弦長)
xyp-ewm(二維碼)、dzpm(地質剖面)、jdkk(交點開口)、fkhz(方塊繪制)、pmgz(平面柜子)、psg(排水溝)、cxgx(查懸掛線)

2013.2.7
優化自定義函數并設置保護顯示：ephs(e派函數)

2013.2.5
fkyd(方塊移動)、xyp-st0(定距定角度拉伸)、xyp-clx(窗簾線)、ldjk(兩點剪開)、lmzk(立面展開)、zlpb(陣列排版)、pxbh(排序編號)

2012.12.31
優化fzbg(復制標高)功能

2012.12.29
xyp-fdj(放大鏡)、xyp-gzx(格子線)、wkbc(外框變窗)、xyp-kqx(開啟線)、xyp-sjy(神經元)、cdsf(長度縮放)、xbcc(斜包尺寸)、rjcl(銳角處理)、dtjh(動態件號)

2012.12.12
dtsf(動態縮放)、lgbz(欄桿布置)、xnpy(向內偏移)、sxdk(雙線斷開)、zsdq(注釋對齊)

2012.12.9
dxkk(電線開口)、qmmj(墻面面積)、dtwg(動態網格)、ydzs(移動注釋)、sbzz(設備追蹤)、zpsj(自噴設計)、dtbx(動態邊線)、swcc(三維尺寸)、scgj(刪除工具)、kxbz(開線標志)、bcdk(板材打孔)

2012.11.26
qjyb(去教育版)、tksx(圖塊屬性)、pxsx(排序書寫)、mfpm(木方剖面)、zblx(轉波浪線)

2012.11.11
pqtc(鋪砌填充)、zwzb(樁位坐標)、zzmj(住宅面積)、yksj(啞口設計)
修改xyp-3d-rotate函數

2012.9.29
ysdj(延伸倒角)、zzgc(字轉高程)、zthb(字體合并)、ztlx(轉鐵路線)、xxsx(線型屬性)

2012.9.26
jgdd(間隔打斷)、ckcl(參考處理)、dyhz(陡崖繪制)、bzmc(標注膜材)、tbdbz(突變點標注)、yxcdt(引線長度)、dqdm(擋墻斷面)、bdbsf(不等比縮放)

2012.9.7
gdlj(管道連接)、bcbz(邊長標注)、mycl(面域處理)、kjhx(控距畫線)、tccj(填充裁剪)、qxbe(曲線布爾)、wbtg(文本統改)、dkjx(洞口鏡像)、yjtc(一鍵圖層)、jzbz(基準標注)、qdxs(取大線上)、xlqd(相鄰取大)、bgsz(表格數字)、zkta(展開圖案)、htj(海棠角)

2012.8.8a
修改自定義函數中的bug

2012.8.8
kdzlm(快刀斬亂麻)、xzdq(旋轉對齊)、dqcl(對齊處理)、pptc(匹配填充)、kgcl(空格處理)、qxzm(曲線轉面)、jbxc(局部線長)、tqkjj(提取快捷鍵)、lhzj(梁號增減)

2012.8.1
tjhh(條件畫弧)、lxtb(拉線踏步)、lzmctj(理正門窗統計)、smzs(說明注釋)、stsz(視圖設置)、gjmj(鋼筋面積)、sckg(刪除空格)、yzbz(圓軸標注)

2012.6.25
stpb(實體排版)、bzsm(標注樹木)、sjwj(三角網架)、xhha(喜歡和愛)、zwpz(植物配置)、yhtc(用戶圖層)、mltk(目錄圖塊)、fcdc(分層導出)

2012.6.7
xxqzc(向心球軸承)、gdzc(滾動軸承)、clct(齒輪齒條)、stpz(實體批注)、qxzk(曲線展開)、xhbz(序號標注)、pbjd(批標角度)、dxtx(對象特性)、lglm(欄桿立面)、lzdf(欄狀等分)

2012.5.24
qxzk(曲線展開)、stpz(實體批注)、clct(齒輪齒條)

2012.5.20
sxgd(雙線管道)、lxcl(梁線處理)、ltzl(鏈條陣列)、sxdf2(雙線等分2)、qckwb(清除空文本)

2012.5.12
wbys(文本運算)、sxjq(雙線剪切)、ccbz(尺寸標志)、lcqx(零長曲線)、sxgc(屬性改層)、jhta(幾何圖案)、txff(特性方法)、ckbz(長寬標注)、yjct(易經初探)

2012.5.7
sxgc(屬性改層)、lcqx(零長曲線)、ccbz(尺寸標志)、sxjq(雙線剪切)、wbys(文本運算)、jhta(幾何圖案)

2012.4.27
xcjq(選層剪切)、sgtz(身高體重)

2012.4.22
優化函數庫

2012.4.20
修改bug：bgbz(標高標注)、ckpd(車庫坡道)、xyp-jsq(計算器)
ccdj(標注定距)、sxtk(屬性圖塊)、tyzt(統一字體)、xyp-byc(百葉窗)、jdck(交點插塊)

2012.4.14
繼續完善對話框界面記憶功能
ccwztz(尺寸位置調整)、ccxxbz(尺寸信息標注)、dznc(定值內插)、c3t2(三維圓變平面橢圓)、bhcp(編號重排)、plzzgl(plZ軸歸零)、ddsc(打斷刪除)、gdfm(管道閥門)、gcjd(高程精度)、gcpp(高程匹配)

2012.3.31
增加上次命令功能：scml

2012.3.30a
修改oxcad裝修工具錯誤，擴充家裝圖塊功能

2012.3.30
完善對話框界面記憶功能

2012.3.29
改善主對話框方式
xbjq(選邊剪切)、twbz(填挖標注)、tmth(圖名圖號)、tbbz(踏步標注)、sngj(水暖工具)
增加裝修圖塊1100多個。

2012.3.19
優化修改內置函數庫、擴充jzsj(建筑數據)、bhjm(編號截面)、stdq(實體對齊)、sdxk(設定線寬)、xbht(線變花壇)

2012.3.16
新增增加：gjcl(箍筋處理)、pldq(批量對齊)、stth(實體替換)

2012.3.11
修改工具箱，增加pxtj(排序統計)

2012.3.5
在lsp目錄下新增“將此文件拖入ACAD繪圖區安裝e派工具箱.LSP”文件

2012.3.2
jzsj(建筑數據)、jgsj(結構數據)（引用了YAD工具的相關圖片文件，在此表示感謝）

2012.2.10a
修改“變形復制”功能的bug

2012.2.9
增加變形復制功能：bxfz

2012.2.2
更新內部通用函數

2012.1.30

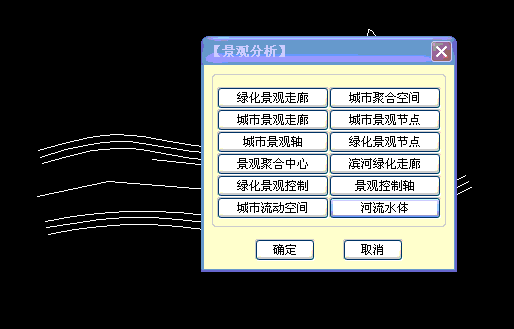

增加景觀分析非模態對話框：ojgfx

2012.1.28
增加ctk(插圖塊)功能

2012.1.26
增加公用模塊，修改個別功能的沖突

2012.1.24
增加圖層、尺寸、圖塊非模態對話框

2012.1.23
合并系統和用戶模塊、完善公用模塊

2012.1.22
增加結構、測繪非模態對話框

2012.1.21a
完善非模態對話框工具箱：左側布置

2012.1.21
完善非模態對話框工具箱

2012.1.10
增加命令列表、版本信息、日歷

2012.1.9
總圖規劃非模態對話框、修改"opendcl rutime"的bug

2012.1.8
支持主對話框左下角隱藏，修改景觀綠化對話框，解決對話框偏大的問題

2012.1.7c
支持幻燈片，修改幻燈片庫、符號繪制、兩點木方

2012.1.7
非模態對話框界面支持多行和拖拽，修改部分bug

2012.1.6
增加裝修工具非模態對話框界面
增加圖片和幻燈片顯示（非模態對話框界面）

2012.1.5
自動識別是否安裝OpenDCL
增加景觀綠化非模態對話框

2012.1.4
增加日歷功能：rili

2012.1.3
增加工具箱的非模態對話框功能：oxcad

2012.1.1
增加裝修工具的功能

2011.12.12
修復與ACAD 2009、2010版本部分命令沖突的問題。
