今天要建模的主角叫“West Fest Pavilion”，位于蘇黎世，是一個臨時空間結構也是一個酒吧。整個結構全部由木質結構組成。而整個結構居然是由機器人建造的。機器人通過計算，精確地把每一根板條安裝到正確的位置。每個單獨的元素通過旋轉堆疊產生了微妙空間走向。 它居然是機器人建造的 聽起來好像很牛逼的樣子 先來看一看實景圖吧 ▼
圖片來源于網絡，侵刪 老規矩 建模前先分析一波 我們來“拆”模型 首先可以拆成若干個同樣的扭轉的喇叭狀的結構 每個“喇叭”的四面都有花瓣一樣的結構 而且每一面的每一根木條都是交叉堆疊起來的 花瓣的每一跟木條是疊在這些交叉的木條上的

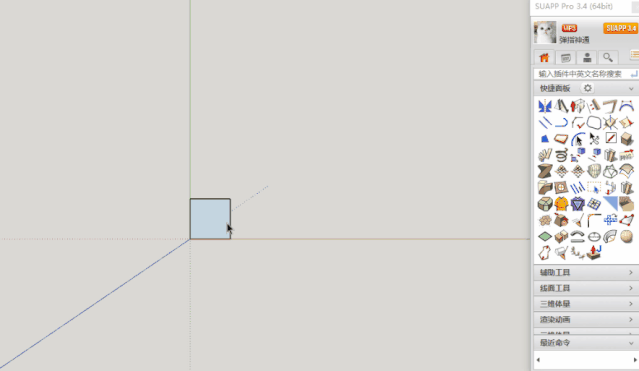

嗯……好像表達清楚了~ 那就開始建模吧 沒懂咱們就直接看教程吧 視頻教程 視頻錄制：SketchUp吧-彈指神通 圖文教程 矩形工具畫好正方形，刪除面，垂直方向陣列復制正方形，創建成群組，再將群組復制一個。

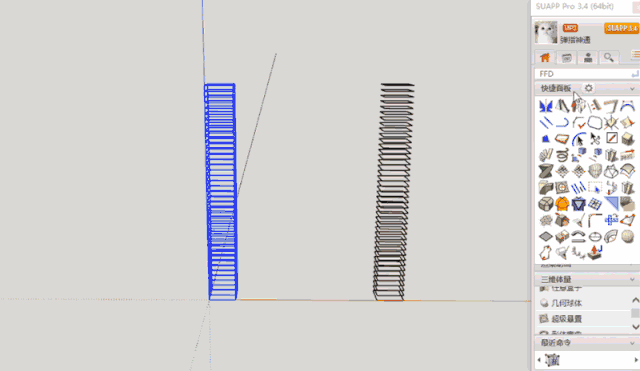

選擇其中一個群組，使用【自由變形】（nxn）（SUAPP編號45）生成控制點，進入控制點組件，選擇頂部一排控制點，使用縮放工具進行放大，選擇最下面的一排控制點，同樣進行放大，得到上寬下窄的喇叭狀，刪除控制點組件。
進入喇叭狀群組，只保留一面的線段，刪除另外三面。

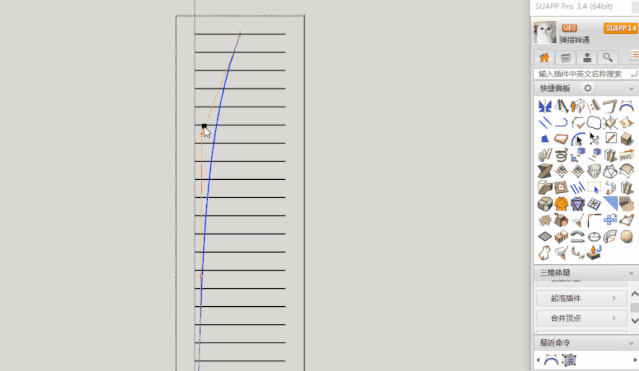

接下來要制作中心花瓣狀的線條，首先進入另一個群組，為了繪制曲線時不受干擾，可以選擇刪除另外三面線條或者隱藏。這里小吧直接刪除多余的三面 ，使用【貝茲曲線】（SUAPP編號96）繪制曲線走向。
使用【S4U鏡像】工具（SUAPP編號410）鏡像復制，選擇有線頭的部分使用【線頭工具】中的刪除線頭命令（SUAPP編號117） 刪除線頭，然后全選，使用【按角選擇】中的選水平線（SUAPP編號266），選中水平線，使用【反向選擇】工具（SUAPP編號40）選中曲線后刪除。
因為要進行變形，必須使整個模型從頂面看是呈正方形的，這樣才能保證變形出來的線條曲度無誤。這里小吧復制剛剛處理好的線段，使其呈正方形的形態（之前選擇隱藏另外三面線段的同學直接顯示隱藏即可），然后使用同樣的方式調整群組形狀。得到花瓣狀線條。
進入喇叭狀群組，全選線條，使用【批轉組件】中的線轉組件（SUAPP編號242），將線轉成組件，然后Delet鍵刪除原始線條。進入其中一個組件，使用【拉線成面】（SUAPP編號156），垂直方向拉出面，推拉工具水平方向推拉出厚度。
同樣的方式將花瓣狀群組處理好，調整兩個群組的位置。
刪除多余的部分，將喇叭狀和花瓣狀兩個群組創建成一個群組，復制鏡像群組，得到一個四面圍合的喇叭柱。
選擇兩個相對的群組，垂直方向移動一個長方體的距離，刪除多余的部分。

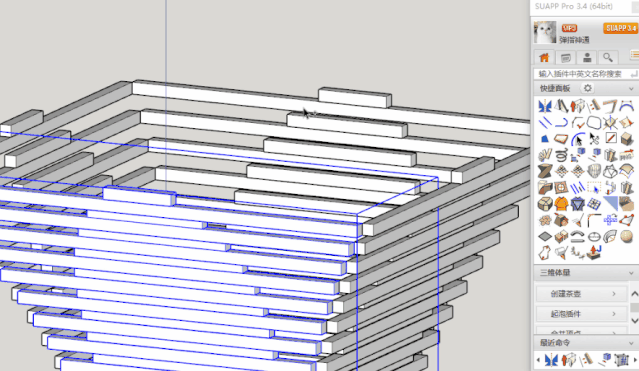

進入群組，將喇叭狀群組的長方體兩端進行推拉，得到交叉的效果。

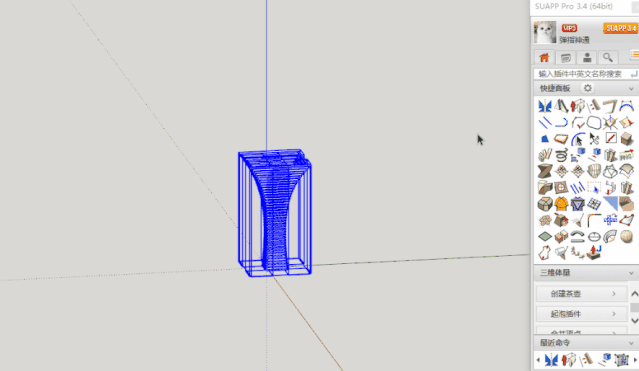

全選模型，使用【自由縮放】中的變形框扭曲（SUAPP編號431）將模型底部旋轉45°。這樣就得到了一個完整的喇叭柱啦！
最后再把這個喇叭柱陣列復制，完善一下模型，這樣我們的模型就完成了！

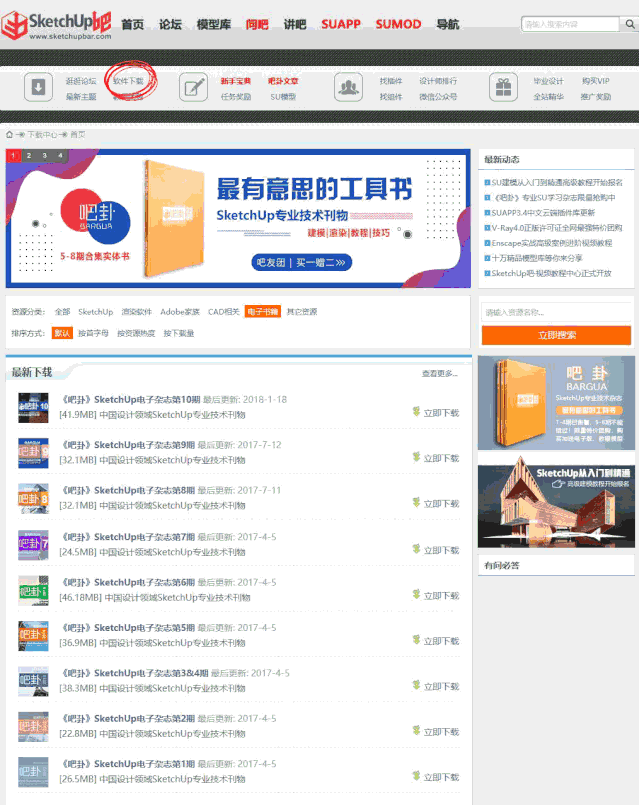

建模方式參考了一部分《吧卦》第5期的教程 《內傾斜漸變摩爾紋理表皮制作》 由我們論壇的超級版主“一葉刀蟲”編寫 有興趣的同學可以到軟件下載-電子書籍去下載電子書哦 www.4032bb.com/download
文中使用的插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me
