上周有小伙伴留言咨詢 小吧在翻閱“吧卦”時正好發現 一葉刀蟲的關于泰森多邊形的外觀思路 一起來看看吧
完整視頻 建模思路：SketchUp吧-一葉刀蟲 建模錄制：SketchUp吧-瞬息千里 具體步驟

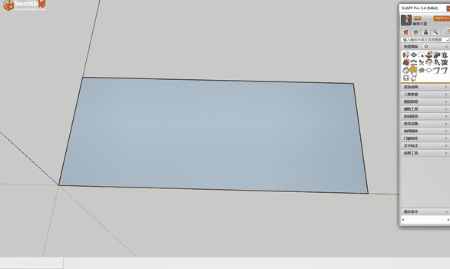

涉及插件：畫點工具、泰森多邊形、刪定位點、線轉方柱、線轉窗框、圓錐曲線、聯合推拉。 1、繪制一個矩形，（也可以是其它形狀的平面），要注意平面要平行于XY（紅綠）軸。
2、使用插件：畫點工具（SUAPP編號188）在矩形上進行畫點，要注意點的范圍不能超出矩形平面。
這里要特別注意矩形四個角畫點的位置，擴展來說，需要在各類輔助面形狀控制的邊線交點進行點的繪制。

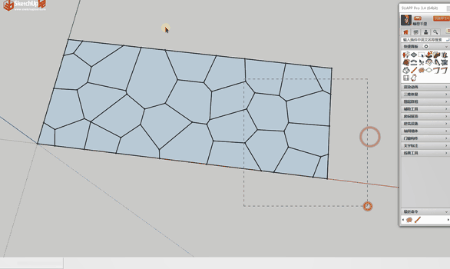

3、刪除平面，框選所有的點，使用插件：泰森多邊形（SUAPP編號102）直接生成泰森多邊形。

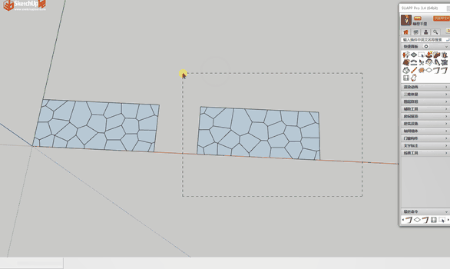

4、將點刪除，可以使用插件：刪定位點（SUAPP編號92）直接將點刪除。然后選中所有泰森多邊形，右鍵炸開模型。

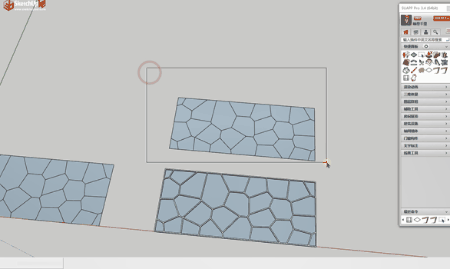

5、使用插件：線轉方柱（SUAPP編號271）中的節點連續，將線轉為方柱。
這里也可以使用插件：線轉窗框（SUAPP編號363）進行此步操作。

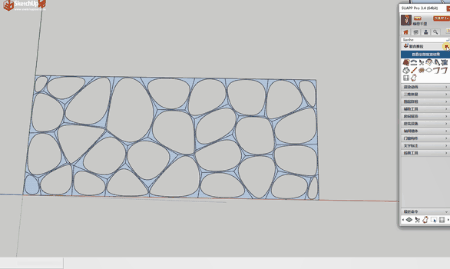

6、如果想要做出不規則圓形鏤空的表皮效果，在生成泰森多邊形后，炸開模型使用插件：圓錐曲線（SUAPP編號145）即可完成繪制。
再將圓的部分刪除，全選剩下的面使用插件：聯合推拉（SUAPP編號94）將其進行推拉即可完成繪制。
7、最后添加個材質場景即可出圖了，是不是超簡單呢？
