小吧最近又發現了一座很特別的天橋 長得巨像一枚戒指 就是它 ↓
圖片來自網絡 是不是特別像戒指，而這座天橋的設計確實也來源于戒指，這是來自一個名為“行之建筑設計工作室”的建筑創意。據說英國人閑得蛋疼舉辦的一個設計賽事——RIBA，全稱是“鐵路人行天橋競賽”，號稱要“為英國鐵路尋找全新的無障礙人行天橋設計想法”，所以就有了這枚“戒指”并成為這項賽事最新的佼佼者。 而它的設計理念也是散發著濃濃小清新的味道： 鐵路是城市的手指， 這哪是天橋啊 這是大型虐狗現場啊 鑒定完畢
小吧坐不住了 馬上建它 說不定建好之后就有對象了呢 先來看看官方提供的結構圖
圖片來自網絡 好吧 它有……這么多層 這樣建起模來好像也變輕松了呢 整個造型其實就是4個完全相同的造型鏡像復制得到的 那么我們只需要完成其中一個標準段就可以了啊

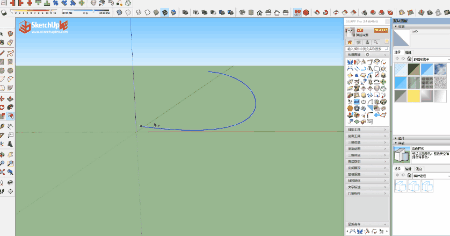

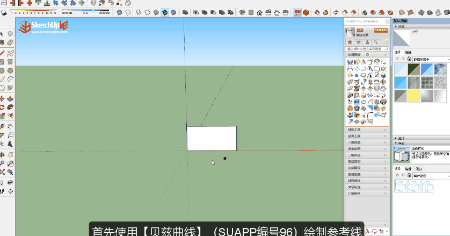

廢話不多說 開始吧 文末觀看完整建模視頻 1、首先使用【貝茲曲線】（SUAPP編號96）繪制參考線。
2、偏移工具向內偏移出厚度，封面，形成截面。

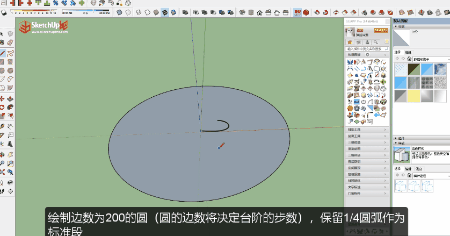

3、繪制邊數為200的圓（圓的邊數將決定臺階的步數），保留1/4圓弧作為標準段。

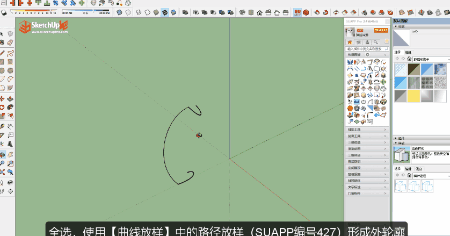

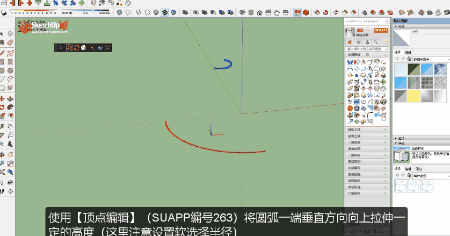

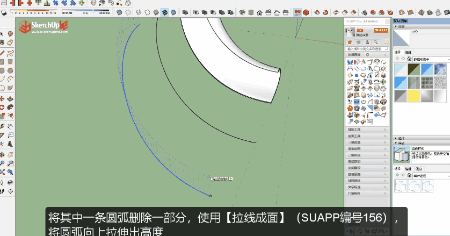

4、使用【頂點編輯】（SUAPP編號263）將圓弧一端垂直方向向上拉伸一定的高度（這里注意設置軟選擇半徑）。 5、將準備好的截面在圓弧首尾各放一個（注意截面與圓弧相垂直），全選，使用【曲線放樣】中的路徑放樣（SUAPP編號427）形成外輪廓。
6、使用【路徑選擇】（SUAPP編號236）選擇圓弧路徑復制2條出來，使用【超級推拉】中的聯合推拉（SUAPP編號94）拉出厚度，圍欄就制作出來了。圍欄創建組件，移動到合適的位置。
7、選擇另一條圓弧，使用【批轉組件】中的線轉組件（SUAPP編號242），將每一段線轉換成統一的組件（由于每一段線的角度不統一，轉出來的組件坐標軸藍軸是和線段的角度是相呼應的，這里先進入到組件，使用拉線成面工具水平拉出一個面，然后保留水平方向上的一條線段）。 全選水平線段，再次使用線轉組件工具將線創建成統一的組件，進入組件，使用拉線成面拉出臺階的踢面高度。

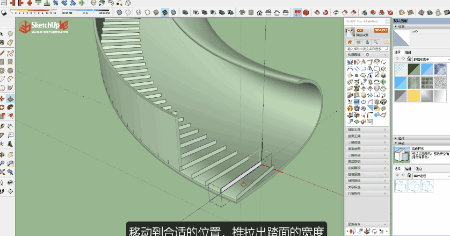

8、移動到合適的位置，推拉出踏面的寬度。

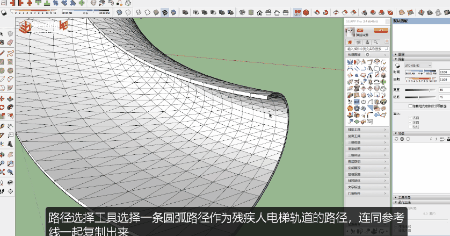

9、畫一條參考線，將外殼和參考線復制一個出來，外殼柔化值調到0，顯現出結構線，路徑選擇工具選擇一條圓弧路徑作為殘疾人電梯軌道的路徑，連同參考線一起復制出來，刪除多余的路徑，使用【焊接線條】（SUAPP編號48）焊接路徑。使用【線轉圓柱】（SUAPP編號148）將路徑轉換為圓柱，同樣的方式制作另外兩條軌道，調整位置。
10、鉛筆工具連接臺階頂點的連線，形成自行車道的路徑，繪制截面，首位各放置一個，調整角度，使用路徑放樣完成自行車道。

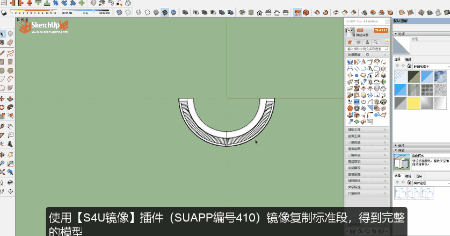

11、使用【S4U鏡像】插件（SUAPP編號410）鏡像復制標準段，得到完整的模型。
12、調整細節，添加材質，完善場景，搞定！
會了嗎 腦和手都會的那種 試試吧 有更好的方法歡迎留言討論哦~
|
