現在建筑的造型是越來越豐富， 抽象的、寫實的， 有的令人驚奇， 有的讓人匪夷所思。 今天就給大家分享一個 不要“蓮”的建筑。

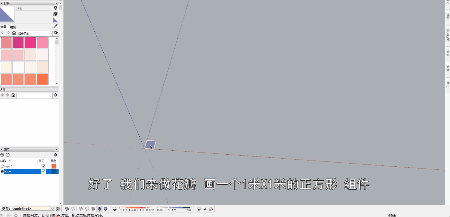

完整視頻 作者：“SketchUp吧”論壇用戶ID：饕餮草 具體步驟 江蘇武進蓮花會展中心是由澳大利亞studio505工作室設計。造型優美、特點鮮明。 花瓣部分： 這里使用的數據都不是建筑本身的數據，僅供學習使用。 繪制1m*1m的正方形，并創建為組件。然后橫向復制15個，縱向復制19個形成一個16m*20m的組件群。

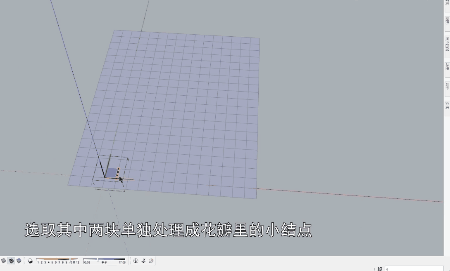

繪制組件 選取其中兩塊作為花瓣里的小節點排成陣列。

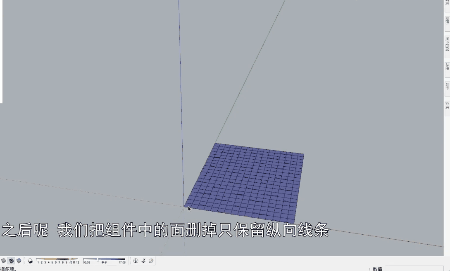

節點陣列 將面刪除，僅保留縱向線條。然后兩端補齊線條，炸開后選中所有創建為群組。

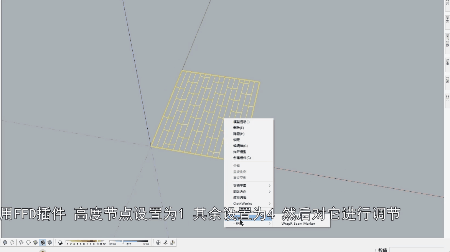

線條群組 使用FFD插件：自由變形（SUAPP編號45）高度分段設置為1，其它設置為4。然后進行細節調整即可。
變形調整

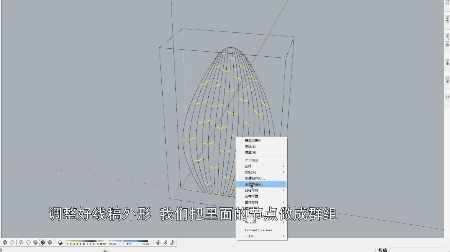

自由變形參數 將節點整合為群組，使用插件：焊接曲線（SUAPP編號155）將外圍曲線焊接成一根曲線。

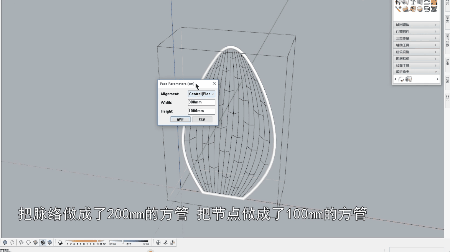

焊接曲線 使用插件：線轉圓柱（SUAPP編號148）將曲線轉為實體。外圍為直徑500mm；使用插件：線轉方柱-節點連續（SUAPP編號271）脈絡為直徑200mm、節點為直徑100mm。。

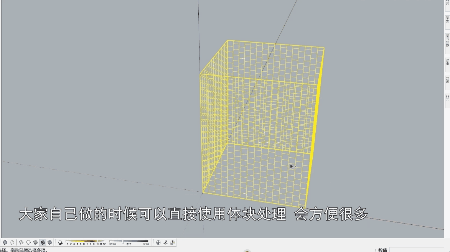

線轉圓柱 花苞部分： 和花瓣部分基本相似。也是使用插件：自由變形高度節點設置為1，其它設置為4。然后進行細節調整即可。

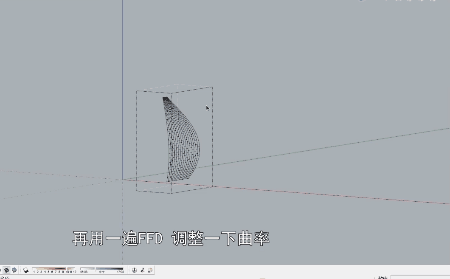

花苞調整 分離出其中一片，再次使用自有變形調整下曲率。
調整曲率 將橫向線條整合為群組，豎向的曲線焊接為一條一條的，避免出現散線的情況。使用插件：Fredo6插件集曲線放樣（SUAPP編號155）將豎向曲線選中生成曲面。使用插件：Fredo6插件集表面圓弧工具（SUAPP編號155）畫出花苞的圓角。

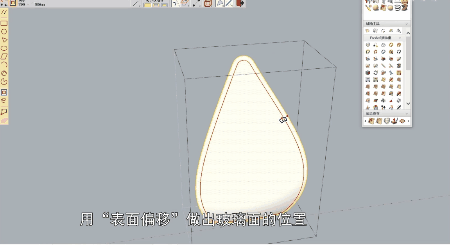

生成曲面 使用插件：Fredo6插件集表面偏移（SUAPP編號155）做出玻璃面的位置。并整理下橫向線條。

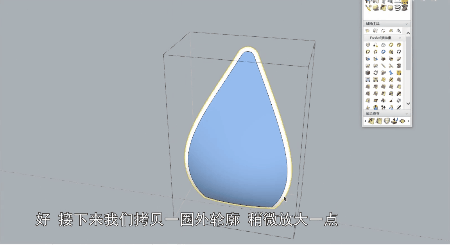

留出玻璃位置 復制外輪廓，使用縮放工具稍微進行放大生成導角面。使用插件：曲線放樣、Fredo6插件集輪廓放樣（SUAPP編號155）生成曲面。

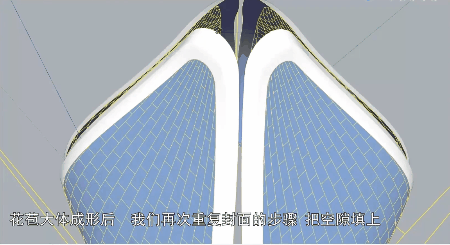

細化花苞 進行封面處理花苞細節這里同樣會使用到插件：輪廓放樣。

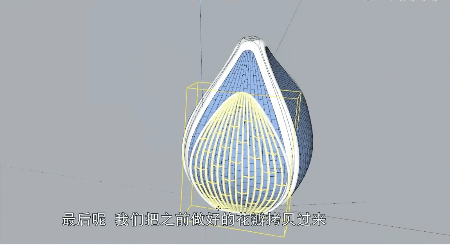

細化花苞 最后將花瓣拖過來進行放置就可以了。
將花瓣與花苞結合 一個蓮花造型的建筑就完成了， 是不是很簡單呢？ 插件統計 FFD插件：自由變形（SUAPP編號：45） 焊接曲線（SUAPP編號：155） 線轉圓柱（SUAPP編號：148） 線轉方柱-節點連續（SUAPP編號：271） Fredo6插件集（SUAPP編號：155） 曲線放樣 表面圓弧 表面偏移 輪廓放樣 前往講吧觀看更多教程
