SketchUp球形燈光裝置建模思路

馬上注冊，結交更多好友，享用更多功能，讓你輕松玩轉社區。

您需要登錄才可以下載或查看，沒有帳號？立即加入SketchUp吧！

x

登錄/注冊后可看大圖

小吧前幾日在網上看到了一組燈光裝置

本著絕對的職業素養

妄想將該裝置用SketchUp復刻出來

果不其然翻車了?。。?br />

登錄/注冊后可看大圖

各位看客老爺們要給小吧支招啊

小吧在評論區等著大佬指點

建模思路

裝置的充氣透明膜造型為純粹的環狀，該造型在結合膜上的黑色花紋，看起來相當迷幻。當中心燈光亮起，該裝置的光影便遠遠的投射出去，并結合播放的音樂吸引市民前來觀賞。輕質的充氣透明膜在人力的推動下會輕輕顫動，隨之光影也發生搖擺。

登錄/注冊后可看大圖

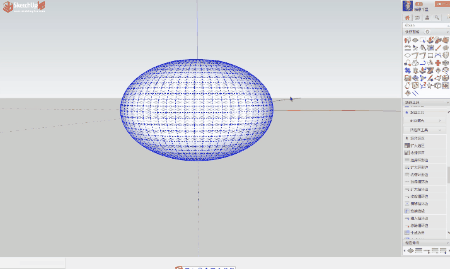

1、通過路徑放樣繪制一個球體，然后使用縮放工具將其按藍軸進行縮放。

登錄/注冊后可看大圖

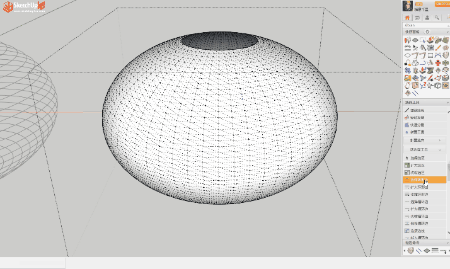

2、在視圖中打開虛顯隱藏物體，調整視角將球體的上下兩端刪除適當?shù)拿孀鳛殚_洞。

登錄/注冊后可看大圖

3、全選球體，使用選水平線（SUAPP編號266）將線選出。

登錄/注冊后可看大圖

4、選擇水面線使用曲線放樣（SUAPP編號427）調整段數，選擇按虛擬矩形模式生成表面。

登錄/注冊后可看大圖

5、選擇球體兩端的圓，復制合適個數對其進行大小調整。調整完后使用曲線放樣生成曲面。

登錄/注冊后可看大圖

6、點擊生成曲面，使用四邊面工具（SUAPP編號71）將橫縱線選出后點擊反向選擇（SUAPP編號40）、只選擇線（SUAPP編號3）把斜向結構線提取出來。

登錄/注冊后可看大圖

7、進入提取出的結構線的[color=rgb(85, 85, 85) !important]群組，懸著其中一個相鄰的曲線進行放樣封面。然后在進行旋轉復制。

登錄/注冊后可看大圖

做到這小吧發現了問題，這轉折一點都不圓滑啊。然后小吧作死決定在試一次。

登錄/注冊后可看大圖

同樣先繪制一個圓球，然后對其中一個豎向矩形進行填色，在使用旋轉復制做出黑白相間的球體。

登錄/注冊后可看大圖

然后使用變形框扭曲（SUAPP編號431）進行扭動。

登錄/注冊后可看大圖

當然這次還是沒有解決轉折處的不圓滑問題，所以這個該如何解決這個呢？歡迎各位大佬在評論區指正。

完整視頻

視頻錄制：SketchUp吧-瞬息千里

如果你有好的建模思路

歡迎向我們投稿

【SketchUp相關軟件下載】

http://www.4032bb.com/download

登錄/注冊后可看大圖

贊賞

1 查看全部評分

WZF

pyc88888 · 2019-9-26 16:08:55

具體步驟如下

瞬息千里 · 2019-9-27 09:26:09

原帖地址：http://www.4032bb.com/forum.php?mod=viewthread&tid=362152

截面，旋轉，扭曲變形

登錄/注冊后可看大圖

空間曲線-20190925-1.rar (781.23 KB, 下載次數: 0)

瞬息千里 · 2019-9-27 09:30:46

原帖地址：http://www.4032bb.com/forum.php?mod=viewthread&tid=362158

https://mp.weixin.qq.com/s/_ZGEyWyVfutJSRsY8oBfzA，這個建模思路主要是小吧在公眾號發布的教程“建個球啊，這都能把虐在地上使勁摩擦。。。?！保饕菦]有解決轉折處不圓滑的問題。是形體生成時出了問題，昨晚犀牛大佬在他的公眾號發布了犀牛的建模思路https://mp.weixin.qq.com/s/WqBxky3t_4eOsq20036ebA，在此我重新按他的思路用su見了一遍，其實也很簡單，現附上建模過程模型

登錄/注冊后可看大圖

球形間隔條景觀亭.zip (939.29 KB, 下載次數: 0)

1.形體應該是一個環狀物體就能解決內凹部分交接不圓滑的問題了，因此布線時應該用一個橢圓形按圓形路徑跟隨就能生成形體

登錄/注冊后可看大圖

2.使用fredo工具里面的面三角化，就能生成間隔條的材質分線，賦材質就完事了

登錄/注冊后可看大圖

e58312001 · 2019-9-27 09:36:45

做出截面，分為內圈和外圈兩個部分

登錄/注冊后可看大圖

路徑跟隨成環，并用原始截面分出區域填上材質

登錄/注冊后可看大圖

內外分別取一個重復單元，旋轉復制

登錄/注冊后可看大圖

內外分辨用變形框扭曲工具

登錄/注冊后可看大圖

嗯。。。有點問題，破面了

登錄/注冊后可看大圖

提取一個重復單元，再次旋轉復制就好

登錄/注冊后可看大圖

瞬息千里 · 2019-9-29 16:46:33

原帖地址：http://www.4032bb.com/forum.php?mod=viewthread&tid=362244
1.畫一個圓壓扁，在圓內側畫出"D"形的剖面形狀并保留中軸線。

2.刪除多余的部分，將"D"形360°路徑跟隨得到球體。注意這一步底部圓的邊數要設定成雙數。這里我用的是60。

登錄/注冊后可看大圖

3.調出邊線后將其中一條填色。

登錄/注冊后可看大圖

4.右鍵-選擇相同材質的所有項 填色部分選出，連帶中軸線復制一個出來。

登錄/注冊后可看大圖

5.旋轉復制一條，填上玻璃材質。

登錄/注冊后可看大圖

6.旋轉復制得到完整球體。

登錄/注冊后可看大圖

7.打組后變形框扭曲90°

登錄/注冊后可看大圖

8.搞定！
