大家好

又到了建模時間

今天我們建模的主角是由馬巖松帶領的MAD建筑事務所設計

與漢能合作的作品

“庭園家”

它是MAD對居住環境中人與自然、情感關聯的表達

是介于建筑與景觀之間的想象力開放的作品

圖片來源于網絡，侵刪

今天我們就來探討一下頂部的建模方式

從圖中我們可以看出頂部就是由一層格柵

加一層太陽能板構成的

重點是形態的表達

好了

我們開始吧

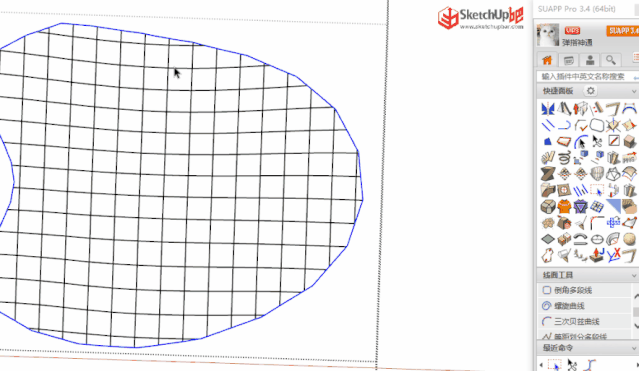

1、使用沙盒工具中的根據網格創建網格，【貝茲曲線】中的樣條曲線（SUAPP編號96）繪制外輪廓。

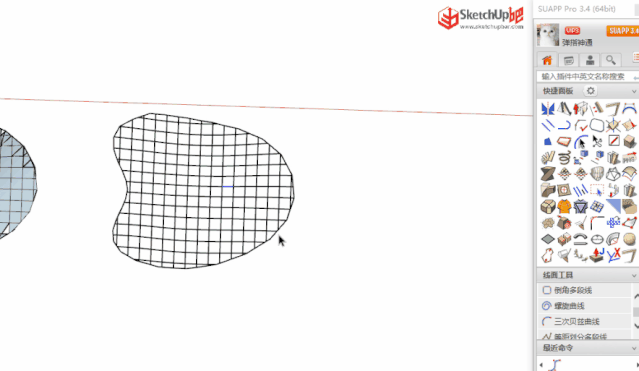

2、炸開網格組件，刪除多余的部分，使用沙盒工具曲面起伏調整面

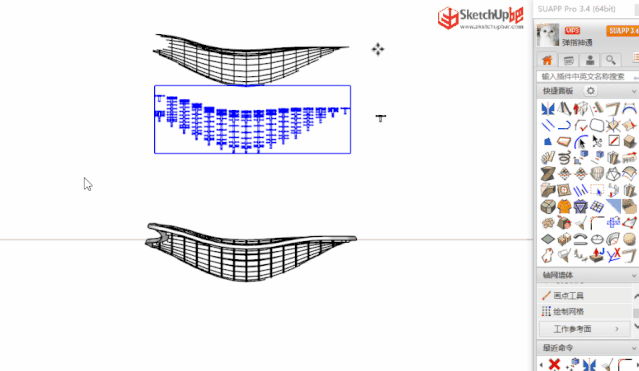

3、將模型切換到線框模式，線復制出來，清理多余的部分，垂直方向復制出一份，并隱藏。將線條創建成群組，進入群組使用【路徑選擇】(SUAPP編號236)將外圍邊線選中，再使用【反向選擇】(SUAPP編號40)選出中間的線條，創建成群組。

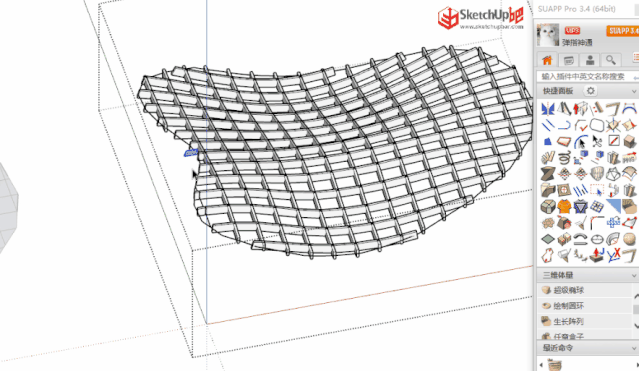

4、進入群組使用【線轉方柱】(SUAPP編號271)生成格柵。

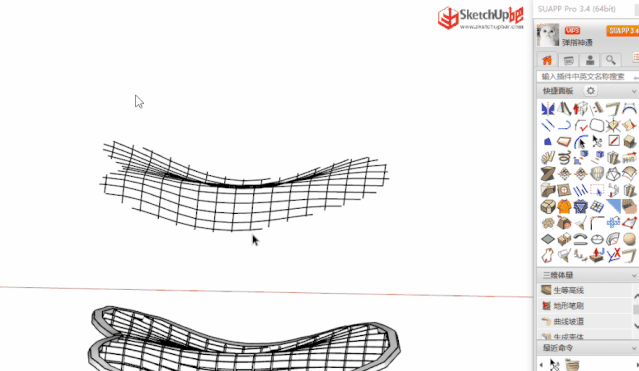

5、繪制外框截面，選中截面和外圍路徑，使用【穩定跟隨】(SUAPP編號23)制作外邊框，使用路徑選擇選中外圍路徑，刪除。

6、選中剩余的線條，使用【標參考點】(SUAPP編號162)將邊與邊的交點標記。

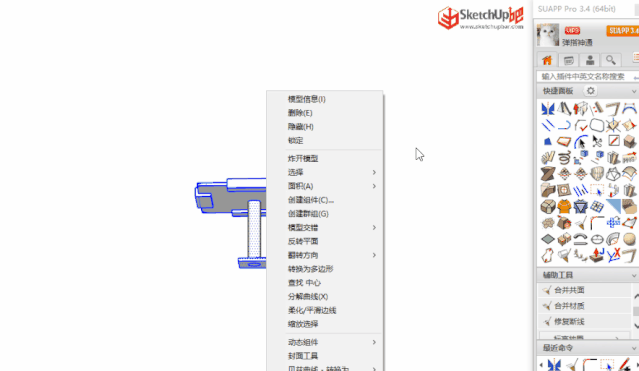

7、繪制頂部太陽能板并成組件，使用【批轉組件】的點轉組件(SUAPP編號242)將點轉換為組件，使用【刪定位點】(SUAPP編號92)刪除定位點。

8、最后移動對齊，就完成啦！

有其他的方法歡迎留言討論哦
