前幾天看到個曲面桁架的建模教程，總覺得很是眼熟，回去翻閱資料才發現正是吧卦3、4期合集中的那篇。于是就決定將這篇圖文教程視頻化。

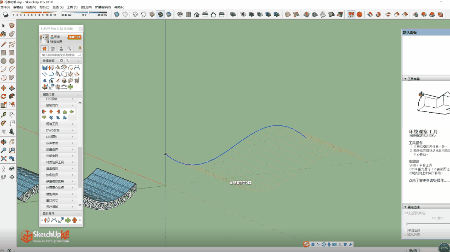

1、用插件：貝茲曲線（SUAPP編號96）命令畫出曲面的投影線。

2、我們下面使用插件：拉線成面（SUAPP編號156） 命令來創建曲面。此處也可偏移曲面后，做成有厚度的曲面進行推拉，做出曲面桁架的蓋頂。

3、等分陣列曲面投影線，劃分曲面UV，此處UV結構線距離請自行控制。

4、復制一個曲面，留下原來的曲面等最后做玻璃頂蓋備用。另畫一個正方形，并連接對角線。

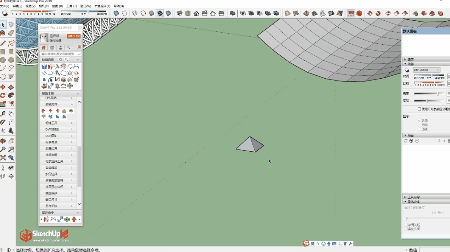

5、用移動工具沿Z軸方向移動對角線交點，折疊出錐形，切換到線框模式，提取錐形邊線，做成組件。

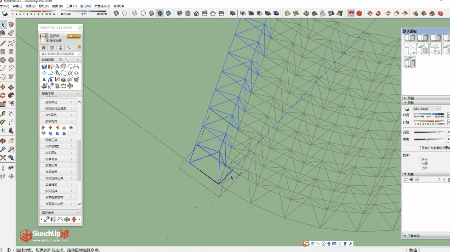

6、接下來我們全選曲面和錐形組件，執行插件：批轉組件（SUAPP編號242）功能組中的面轉組件命令得到如圖所示的線框結構。

7、進入組件，連接橫向的頂點，連接一次即可將全部頂點橫向連接。

8、選中橫向的一列組件，右鍵點擊單獨處理，進入單獨處理的組件，連接縱向頂點。

9、進入組件，全選線，使用插件：線轉圓柱（suapp編號148），將所有線轉換成圓管，尺寸自定，到此處曲面桁架的框架全部完成。用縮放工具鏡像桁架，將桁架方向翻轉，加上玻璃頂，標準曲面桁架完成。

小結：用形體彎曲或者沙盒工具拉伸的做法，同樣能得到相同效果的曲面桁架，然而形體彎曲和沙盒工具對整個過程的可控性大大降低，并且無法確保頂點在曲面的法線方向上，制作出符合受力結構的曲面桁架。面轉組件命令解決了這一問題，同時利用組件的同一性快速完成多步重復操作，可謂是高效準確又快捷。
