小編平時都是搬運工， 看著每天分享大神的教程心里癢癢的， 于是決定自己動手試著建個模型。
之前看到北京冬奧會的三山大橋， 很是震撼， 所以今天我們就來建一座雙螺旋橋梁。
有誤的地方和簡便方法請指正 成圖↓

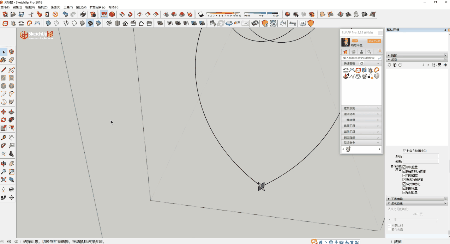

建模視頻 *視頻來自SketchUpBar 作者 瞬息千里 具體步驟 1、繪制雙螺旋線 使用插件畫螺旋線（SUAPP編號52）繪制出一根螺旋線。通過旋轉復制出另外一根螺旋線，隨后按軸翻轉螺旋線。這里畫的圓是為了后面旋轉時有參考平面。
旋轉復制螺旋線

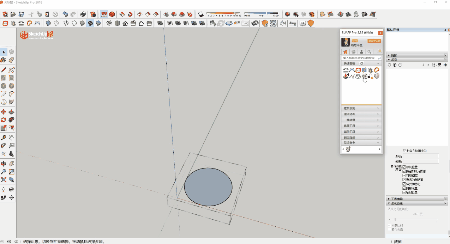

螺旋線參數 2、給螺旋線增加一個體積 繪制出所需體塊的一個平面，將螺旋線作為路徑，使用路徑跟隨完成螺旋線的體塊繪制。

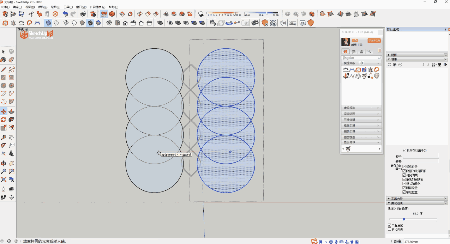

路徑跟隨 3、繪制橋梁路面 圓的半徑與之前螺旋線的半圈高度相同。這里補充一個知識點：在SketchUp中圓都不是一個圓，而是一個多邊形，為了圓的圓滑度需要在畫圓時按Ctrl+增加圓的邊數，這樣畫出來的圓就不會出現放大了后完全就是多邊形的情況。

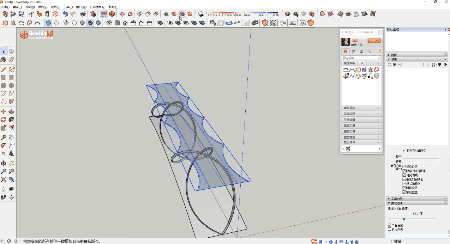

制作路面 4、將路面調整為拱形 連接橋梁首尾繪制矩形，將矩形拉成體塊。使用沙盒-曲面投射將先前畫的路面投射到曲面上。

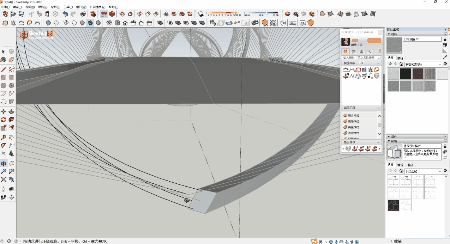

曲面投射 刪除多余的部分，使用插件聯合推拉（SUAPP編號94）將曲面上路面的高低關系推拉出來。

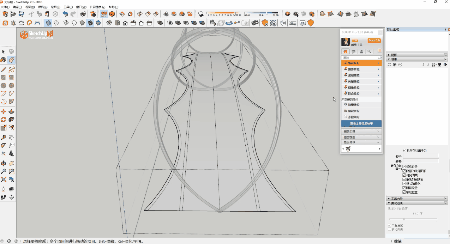

聯合推拉 5、繪制橋梁斜撐 使用插件Fredo6插件集-曲線放樣（SUAPP編號155）選中車道的外邊與螺旋體塊的最外邊，然后選擇僅生成表面縱向線框。
制作斜撐
6、將之前的螺旋體塊的面刪除只留下線，使用插件Fredo6插件集-焊接曲線（SUAPP編號155）將螺旋線焊接在一起。在使用插件線轉圓柱（SUAPP編號148）將螺旋線轉為圓柱。斜撐最后也使用此方法將線轉為圓柱。

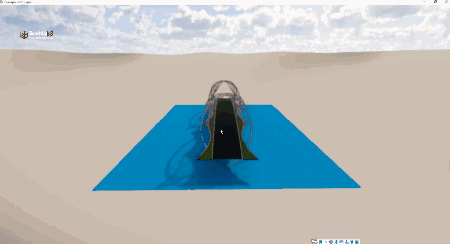

線轉圓柱 到這里我們的模型都已經建好了，打開Enscape簡單的看看效果吧。
插件總結： Fredo6插件集-曲線放樣（SUAPP編號155） Fredo6插件集-焊接曲線（SUAPP編號155） SUAPP插件下載地址： 【SketchUp相關軟件下載】 http://www.4032bb.com/download
|
