如題，今天給大家帶來的是弧形橋翻車現場，當然，不是大神翻車，是小編！ 我……翻車了！
最初的開始來源于吧友yeyufei的弧形橋建模討論貼！那個橋，長這樣
建好后的它，長這樣
而小編我建好后

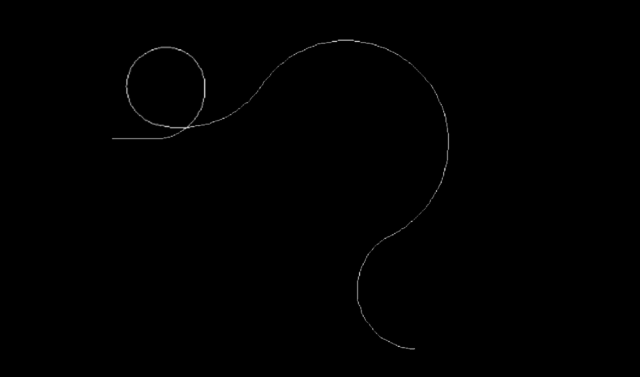

嗯…… 我們還是先來看看教程吧！ （以下教程以小編翻車過程為主，翻車不易且看且珍惜吧） 第一步：采用cad繪制弧形橋平面圖；
如果弧形橋有交接點，則需要將其打斷，分成兩部分，有多處交接就需要打斷成多部分，如下圖；
同時畫出弧形橋的展開里面，如有打斷部分，需要在同一位置畫一條分割線， 注意：展開的長度和曲線的長度一定要相等。
以上是大神的做法，而小編極為善解人意的覺得，我們完全可以在SU中直接繪制嘛！
最初，小編想到了用貝茲曲線（SUAPP編號96）直接描線！ 然后，嗯……
額……這是個什么鬼！！！！
點擊右鍵選擇編輯貝茲曲線后發現 ↓↓↓
原來是控制點搞的鬼，但小編怎么可能會因為這一點小挫折就放棄了呢？
于是有了第二次翻車現場！ 小編將俯視圖分為了3個完整的圓與2條相切的線。 來，大家來對比一下
▲大神 我▲ 相差總算不大了！ 平面圖繪制完成了，剖面圖與立面圖自然也不在話下了！
跟著大佬，我們將弧形橋相交的點剪斷，立面展開圖以同樣的方法分割成相應的兩段；
至此，我們將開始最關鍵的一步 弧形橋剖面線的提取
第二步：將立面展開圖分別制成組件，在組件的下方繪制直線；
使用形體彎曲（SUAPP編號118）；
關鍵步驟便是完成上方的形體彎曲
敲黑板記重點啦：
大家還記得前方大佬畫cad時的囑托嗎？ 展開立面長度與曲線長度一定要相等 如果無法做到？
那么, 你這一步可能會收獲如下狀況 情況一
情況二
情況三
…… 以上的狀況各式各樣， 翻車的杰作層出不窮。 最終， 通過我瞎幾把亂調， 我成功了一波
第三步：將A段與B段合并，提取上層帶高差的曲線；
使用焊接線條（SUAPP編號48），將其合并成一條線；
第四步：將截面放置在曲線前端；
采用單截面放樣（SUAPP編號108）；
第五步：取出兩側的兩條線，作為欄桿的放樣線;
創建欄桿組件，使用路徑陣列（SUAPP編號46）；
第六步：采用橋面相同的做法，完成扶手的制作，最后就完成了。
真是不容易啊！ 踩了那么多坑， 小編終于走完了全程！
【SUAPP】插件下載：www.suapp.me 本文來源于【SketchUp吧】技術討論區 原作者：yeyufei
|
