*教程自SketchUp吧用戶 ppjo 大家好~最近在準備公司的SketchUp分享課的東西，找了一個建筑準備作為案例。在這里也給大家分享分享。 這個項目是日清設計的【MOC芯城匯展示中心】。 這個建筑長這樣：
先放一張成圖 ▼

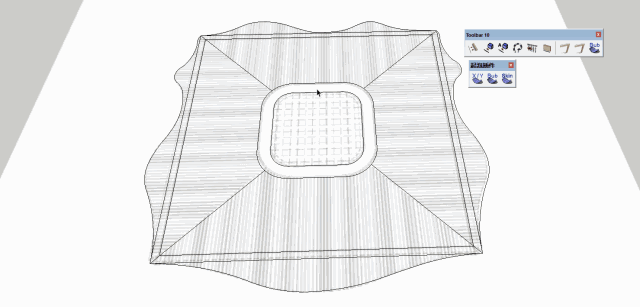

01. 找到它的屋頂平面圖，把大致輪廓描出來。曲線部分用到貝茲曲線（SUAPP編號96）。

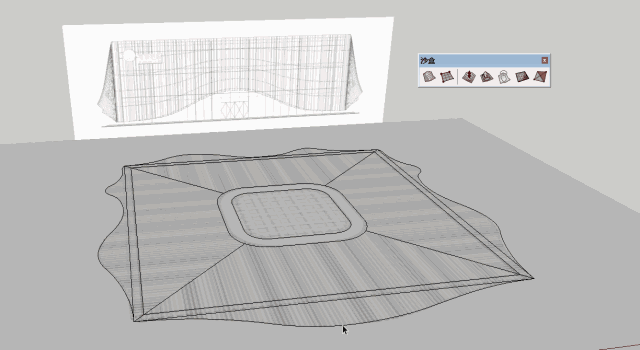

02. 接著根據立面圖（這種平立面都能找到的案例簡直不要太棒），用沙盒工具里面的曲面起伏，把曲線適當抬升。

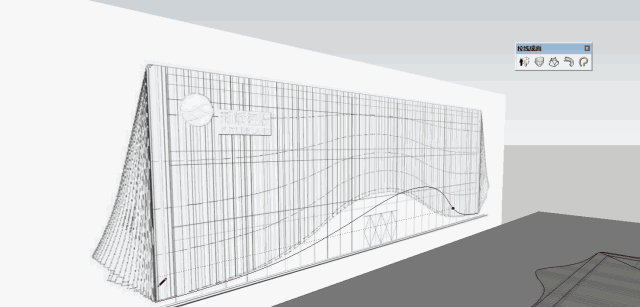

3、之后把曲線選中，右鍵-貝茲曲線-轉換為-固定段數多段線。這里根據你模型的具體尺寸去設置段數，可以多嘗試。 4、畫一條跟曲線“一樣長”的直線，然后選中這兩條線，用曲線放樣（SUAPP編號155）把結構線提取出來。
段數設置為1，選擇幾何體-僅生成表面縱向線框。

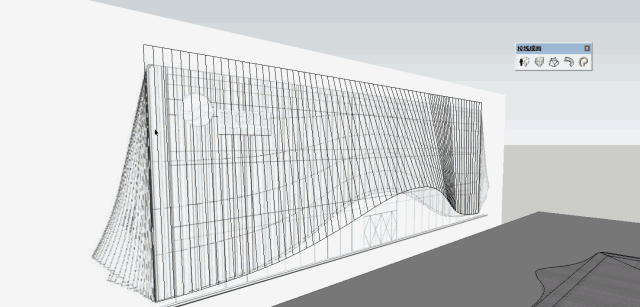

5、然后把全部結構線選中，用拉線成面（SUAPP編號156）把線往垂直方向拉出一定距離。

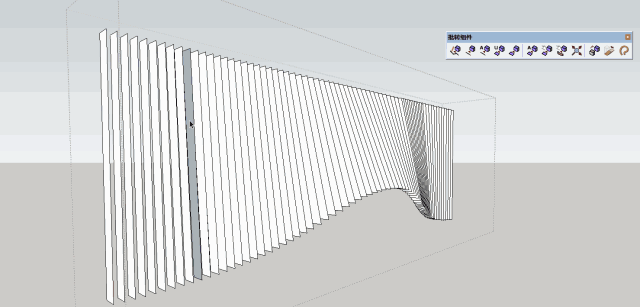

然后用面轉組件（SUAPP編號242）把這些面轉換成組件。然后把構建的造型做出來。
6、接著就是一樣的步驟把四個面做出來。（我觀察平面發現東西北立面基本都是一樣的，所以我只做了南面跟另外一個面，東西北立面是通過鏡像旋轉等的出來的，偷個懶。） 7、接著就是做頂了，這部分就是簡單的把線畫出來，然后線轉組件（SUAPP編號242）、線轉方柱（SUAPP編號271），輸入寬度高度。
8、天窗部分我用了起泡工具（SUAPP編號116），然后同樣是把結構線提取出來線轉方柱得出。
9、最后就是把玻璃幕墻、樓板那些做出來，把模型拼起來就好了。
最后說一下，其實仔細觀察，會發現這個建筑的立面構件不是直的，是彎曲的。 我這里暫時想到的就是把曲面做出來，然后把立面構件用曲面流動（SUAPP編號322）流動到曲面上，但是那樣子全部構件就不再是組件了，不具備二次編輯的可能性。
