文：Devil_1111／32269335常常使用SketchUp的設計師們，往往都忽略了這個軟件一個強大的功能——動態組件； 動態組件本質上是由參數控制的組件。他的參數結構很類似Excel表，動態組件就相當于一個組件對應有一個Excel表；利用組件屬性，控制組件的大小(長、寬、高)、位置（X、Y、Z）、復制次數、旋轉角度等等等等。 這樣高大上的工具，快隨小吧學習起來吧！ 動態組件從SketchUp7.0就已經成為內置的功能了，開啟方式如下：
組件屬性中數值可以由模型讀取，可以自定義，也可以由公式計算得出。 下面以自帶的柵欄的動態組件為例進行剖析—— （文字較小請點擊圖片放大查看）
1 組件列陣-Z軸旋轉 相信對建筑有所了解的吧友一定見過下面這個建筑——夢露大廈，而這個夢露大廈的規律也不是那么復雜，橢圓型的平面，逐層旋轉（旋轉角度稍后告知）；
如何利用SketchUp的動態組件功能制作這樣的旋轉體呢，先探究一下如何制作一個簡單的旋轉樓梯（只有踏步的樓梯）；
【具體步驟】
為了方便觀察，我顯示了組件的軸（SketchUp的組件屬性多數是以組件的軸作為參考的）； 2. 打開組件屬性面板，選擇該組件，并給組件添加三個屬性，分別是藍軸位移 Z，沿藍軸旋轉 RotZ，創建副本 Copies；
注：圖中箭頭表示兩種開啟組件屬性面板的方式。 3. 具有決定性的函數——創建副本 Copies，意思比較明確，就是創建指定數量的副本（復制一百個分身……） 當然這些副本開始一般是跟原組件同位置，也就是重合，并且每個副本都攜帶有一個只讀的屬性[COPY]，根據副本的數量，COPY的值依次為1、2、3……
上圖這個就是第17個副本攜帶的信息； 注：由于創建了多個副本后，會造成計算緩慢，副本與原組件重合難以選擇到原組件（組件各項屬性的修改應針對原組件，副本只具有繼承特性，不能影響原組件及其他副本），等不必要的麻煩，所以開始或大范圍修改屬性值時，應將Copies的值設置為0； 4. Z為豎向位置，令Z=COPY*h（h為踏步間隔高度），表示豎向陣列，此時就可以創建副本了，設置Copies的值；
表示每個副本依次上升15cm（動態組件默認單位cm）；
5. RotZ為沿(繞)藍軸旋轉，令RotZ=COPY*ro（ro為旋轉間隔角度）； 比較明了，就是每個副本依次旋轉20度，與Z的上升效果疊加后就得到圖中效果；
6. 然后進入組件中，將內部對象向外側移動一段距離；
7. 更改Copies的數量，就可以達到開始的效果；
注：Ro后為主要公式，過長的公式建議分解，便于檢查錯誤出處；其中用到 if 函數，作為判定，含義及用法網上有詳細解釋。
2 組件列陣-Z軸位移
最終效果圖 【具體步驟】 1.首先需要一個組件作為陣列的單元，下圖是該模型的組件單元（姑且命名為G01，方便描述）
2.組件G01需要在一個群組/組件內（命名為G0），至于為什么非要這樣，后面會跟大家解釋； 3.打開[組件屬性]窗口，給組件G01添加位置屬性X，Z，行為屬性Copies，以及根據需要添加自定義屬性（該模型模擬的是兩個正玄函數的疊加，故自定義了4個函數，分別為兩個角度值，兩個正玄函數值），如下圖：
群組G0中的N表示G01復制的總數量（直接控制復制數量的屬性為copies），D表示復制出的每兩個G01的軸點的間距；
4.接下來就要利用[剖切面]對該模型的上部及下部進行裁剪處理，此處需要兩個剖切面，如下：
由于SketchUp在同一個組內不允許同時激活兩個及以上的剖切面效果，故需要在群組G0內放置一個剖切面，G0外放置一個剖切面（所以最開始才有了群組G0的需要）； 至于為什么不在陣列組件做好之后再創建一個群組/組件將它們包含起來，原因是組件屬性都是基于組件/群組的軸進行定義的，后期創建組件難免會產生坐標軸的錯位情況，導致組件的屬性函數計算出錯，模型發生位移、變形等難以預料的情況，后期修改起來比較麻煩。

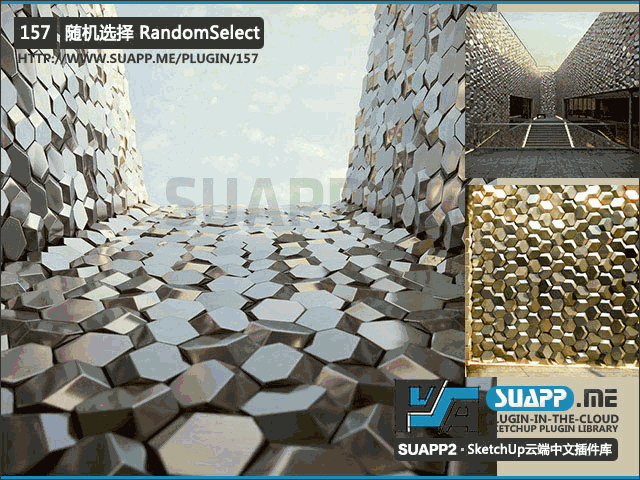

3 組件列陣-隨機旋轉 借用【隨機選擇】插件（SUAPP編號157）教程中的墻體，用SketchUp的動態組件模擬一下。效果如下：
這是一個由多個“多面體”構成的墻體，拆分出其中一個單體制作為一個組件，如下圖：
【具體步驟】 1.制作一個基本形體單元，平面為正六邊形，頂面突出，底面水平的形體，棱角圓滑用的是【超級推拉】插件（SUAPP編號94）的R近似推拉，也可叫圓角推拉；
2.把這個形體制作為一個組件（組件名稱暫定為G，為方便敘述，組件坐標軸位于形體的中心，便于后期用旋轉屬性時候沿坐標軸旋轉，位置可保持不變），將這個組件再編入一個組件G0（后期會用它來添加一個刷新的功能）；
3.給組件G添加兩個旋轉屬性RotZ（繞Z軸旋轉）、RotY（繞Y軸旋轉，可以將背面朝外）；以及一個自定義屬性R（名稱隨便起），令其值為一個0~3的隨機數，RotZ值為隨機數Rx120（效果就是以120°為單位進行隨機旋轉），RotY值為if(R=3,180,0)，意思是：當隨機數R=3時，組件繞Y軸旋轉180°，背面朝外，否則旋轉0°，正面朝外。 4.給組件G0添加一個行為函數——“組件互動”，值為Redraw()，意思是，當使用“組件互動”功能單擊組件G0時，刷新該組件及內部組件的值，隨機數會刷新，這樣可以在隨機結果不滿意時單擊組件，直到滿意為止。
5.將組件復制多個，組成一個面；
6.利用組件互動命令單擊組件G0，刷新隨機數，隨即得到結果如下：
7.然后利用這個面可組成意向圖中的空間，如下：
8.稍作渲染，就可以啦。
4 動態組件-莫比烏斯環
【具體步驟】
注：右側為組件屬性面板，開啟方式為：窗口--組件屬性。
注：圖中圓心處為開啟顯示組件坐標軸效果。
注：所有修改一定要在本體組件上進行修改，本體組件有別于其他組件的是，不攜帶只讀屬性COPY。
注：修改組件g1的屬性RotZ時，出現只有本體做出反應的情況，只需將組件G的屬性N改為1，再改回原數值即可。
13.刪除兩個半橢圓組件的直線部分，得到主要結構線，將48+48個組件復制，并分解為96條曲線；
注：修改邊線顯示樣式為按材質，復制時一定要沿著軸線方向，且輸入固定數值，如此多的線段不要指望用抓點移動進行對齊，太費時間。
注：使用多截面放樣時，單次不要選取過多曲線，否則…… 選取的第一根、最后一根曲線不參與成面，僅限制曲面邊緣曲率。
注：生成的曲面具有原橢圓、逆時針、順時針3種結構線，從中刪除橢圓線的快捷方式是：復制放樣時候保留的橢圓線，到該曲面組內進行原位粘貼，緊接著按Delete，多次粘貼+Delete可以刪掉大多數橢圓結構線。
公眾號對話框回復【動態組件028】 領取教程中使用模型 ? 點擊【閱讀原文】，直接與作者交流心得！ |
